插入式电磁流量计技术解析与应用实践

插入式电磁流量计作为电磁流量计家族的重要分支，凭借其独特的设计理念和工程优势，在工业过程控制与大管径流量监测领域占据不可替代的地位。以下从多维度进行技术解析与应用探讨：

一、 工作原理与核心结构

• 测量原理： 严格遵循法拉第电磁感应定律。当导电液体流经传感器产生的磁场时，液体中产生与平均流速成正比的感应电动势（E）。计算公式为：

E = k * B * D * v

• 其中：
  • E：感应电动势（V）
  • k：仪表常数
  • B：磁感应强度（T）
  • D：测量电极间距（近似管道内径，m）
  • v：流体平均流速（m/s） 通过测量 E 并结合已知的 B 和 D，即可计算出流速 v，进而得到体积流量。
• 核心结构组件：

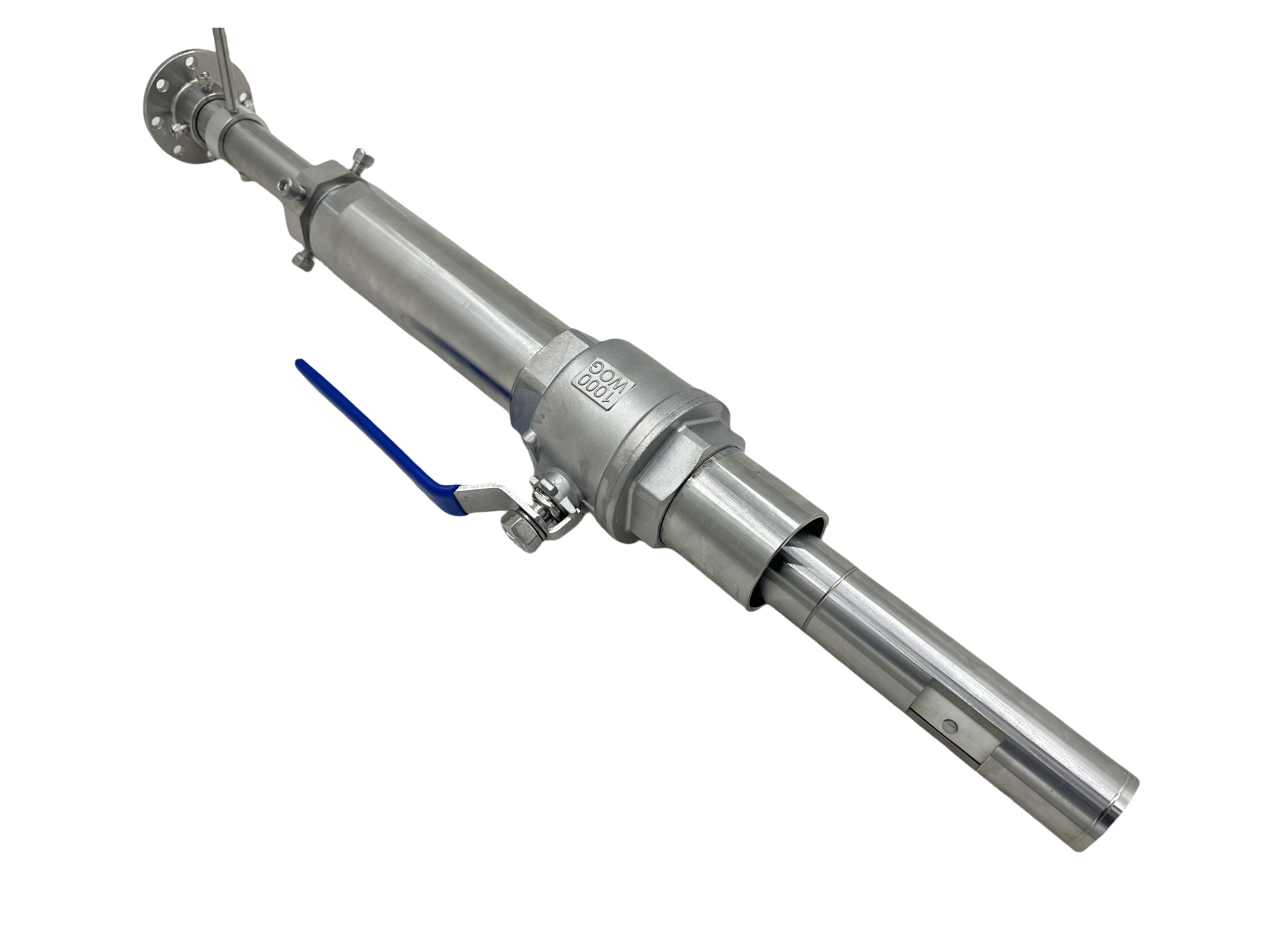

  1. 插入杆/传感器探头： 包含励磁线圈和一对测量电极，是插入管道内部的核心部件。通常采用316L不锈钢、哈氏合金等耐腐蚀材料，电极表面可镀铂或碳化钨增强性能。
  2. 密封锁紧装置： 确保传感器在带压管道中可靠密封与固定，常用球阀或专用夹具实现热插拔（安装/拆卸时无需停流）。
  3. 转换器（变送器）： 负责产生励磁电流、接收微弱电极信号、进行信号放大、滤波、计算及输出（4-20mA、脉冲、HART、Modbus等）。

二、 显著优势与适用场景

• 核心优势：
  • 安装便捷，成本低廉： 最大特点是无需截断管道或停运流程，通过钻孔焊接底座即可安装，尤其适用于DN200以上大口径管道，设备与安装成本远低于满管式电磁流量计。
  • 维护简单： 支持在线插拔，维护、清洗或更换传感器时不影响生产。
  • 压损极小： 传感器对流场阻碍小，几乎不产生额外压力损失，节能效果好。
  • 适用范围广： 可测量水、污水、酸碱溶液、泥浆、纸浆等各类导电液体（电导率≥5μS/cm）。
• 典型应用场景：

三、 关键安装要求与注意事项

安装质量直接影响测量精度和稳定性：

1. 安装位置选择：
   • 直管段要求： 上游≥10D（管道内径），下游≥5D。避开泵、阀门、弯头等扰流源。
   • 流向： 确保传感器箭头方向与流体流向一致。
   • 管道充满度： 必须保证测量点处于满管状态，避免安装在管道最高点或可能积聚气体的位置。
2. 插入深度与方向：
   • 传感器插入深度需精确（通常插入至管道中心轴或指定深度点），不同厂家有具体要求。
   • 常见插入方向：水平管道优先选择±45°角插入（避免电极沉积固体或顶部积聚气泡）；垂直管道可自下而上插入。
3. 接地与屏蔽：
   • 管道必须良好接地（尤其非金属管道需加装接地环/接地电极），消除共模干扰。
   • 信号电缆需采用屏蔽电缆，屏蔽层单端可靠接地（通常在转换器端）。
4. 插入开孔与密封：
   • 使用专用开孔工具，确保开孔光滑无毛刺。
   • 密封锁紧装置（如球阀）必须耐压、无泄漏。

四、 局限性及应对

• 精度相对较低： 通常精度为±1~2% of rate，低于满管式高精度电磁流量计（±0.2~0.5%）。适用于对精度要求不苛刻的大流量监测。
• 对流速分布敏感： 测量的是局部点流速，需乘以流速分布系数（K系数）换算为平均流速。安装位置需满足直管段要求以保证流场稳定，K系数需准确标定。
• 不适用于小管径： 管径过小（一般<DN150）时，插入杆对流场干扰增大，精度下降，经济性也不佳。
• 电极易受污染/结垢： 在易结垢或含粘稠物介质中，需定期维护清洗电极。

五、 维护保养要点

• 定期检查： 检查传感器插入杆密封性、电缆连接、转换器工作状态。
• 电极清洗： 根据介质情况定期（如每3-6个月）在线或离线清洗电极，去除污垢、沉积物。可采用机械软刷、超声波清洗或化学浸泡（需兼容材料）。
• 零点校准： 在管道满管无流动状态下进行零点校准，消除漂移。
• K系数验证： 在大修或对精度有疑问时，可通过比对法（如便携式超声波流量计）或容积法验证K系数。

六、 智能化发展趋势

• 自诊断与预测性维护： 集成传感器状态监测（如电极污染度、线圈状态），通过HART、Profibus PA、Modbus等协议上传诊断信息，实现预测性维护。
• 无线传输与物联网集成： 支持电池供电的无线传输模块（如LoRaWAN, NB-IoT），便于远程管网监测。
• 多参数测量： 部分高端型号可同时测量温度、计算热量。
• 新材料与新工艺： 采用更耐磨、耐腐蚀的电极/衬里材料（如碳化钨、PFA），提升长期稳定性。

结论： 插入式电磁流量计以其安装便捷、成本效益高、维护方便的核心优势，成为大管径导电液体流量监测的理想解决方案。深入理解其工作原理、严格遵循安装规范、结合介质特性进行合理选型与维护，是确保其长期稳定可靠运行的关键。随着智能化、无线化及新材料技术的融入，插入式电磁流量计将在智慧水务、工业物联网等领域发挥更大价值。
