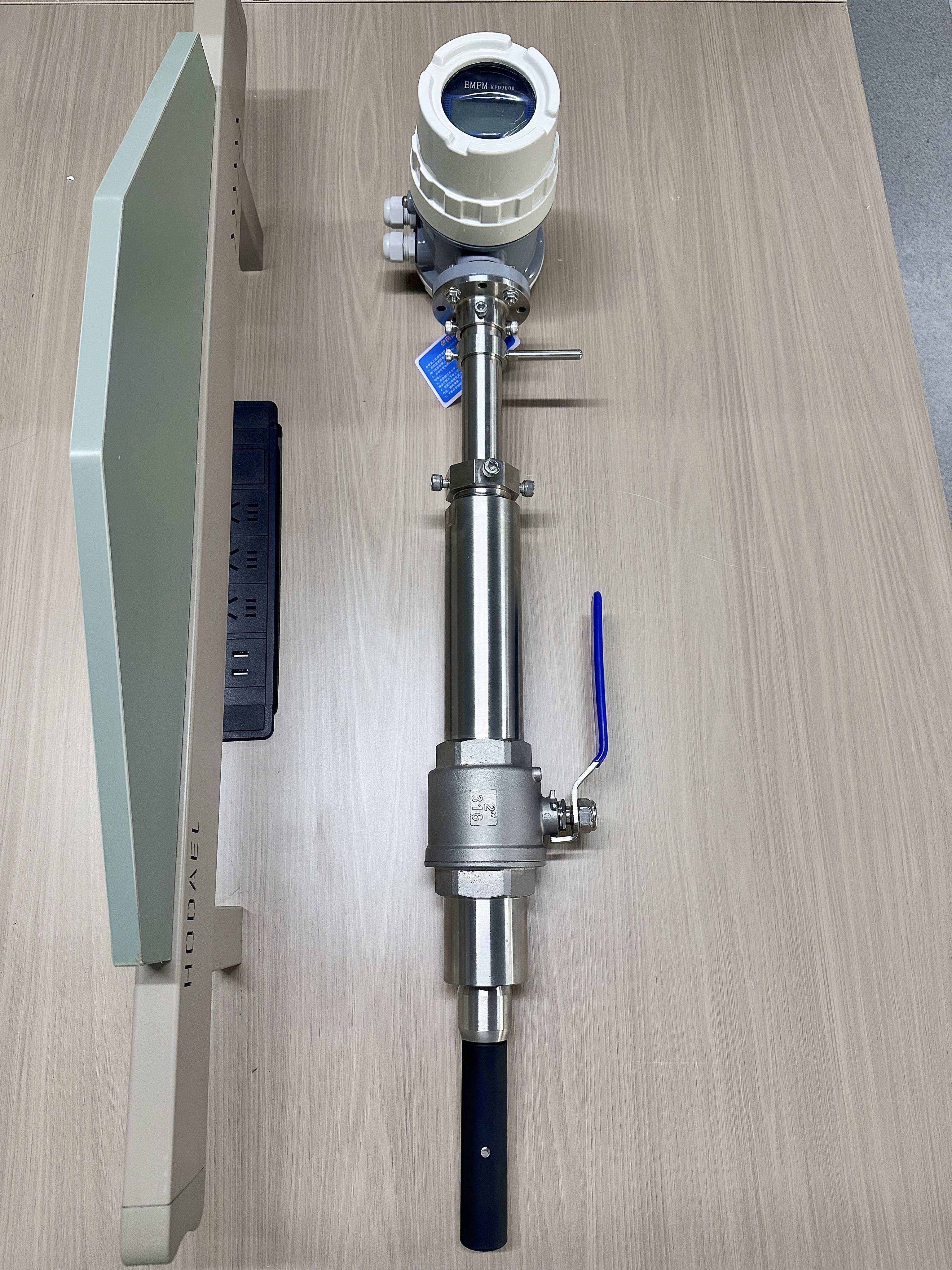

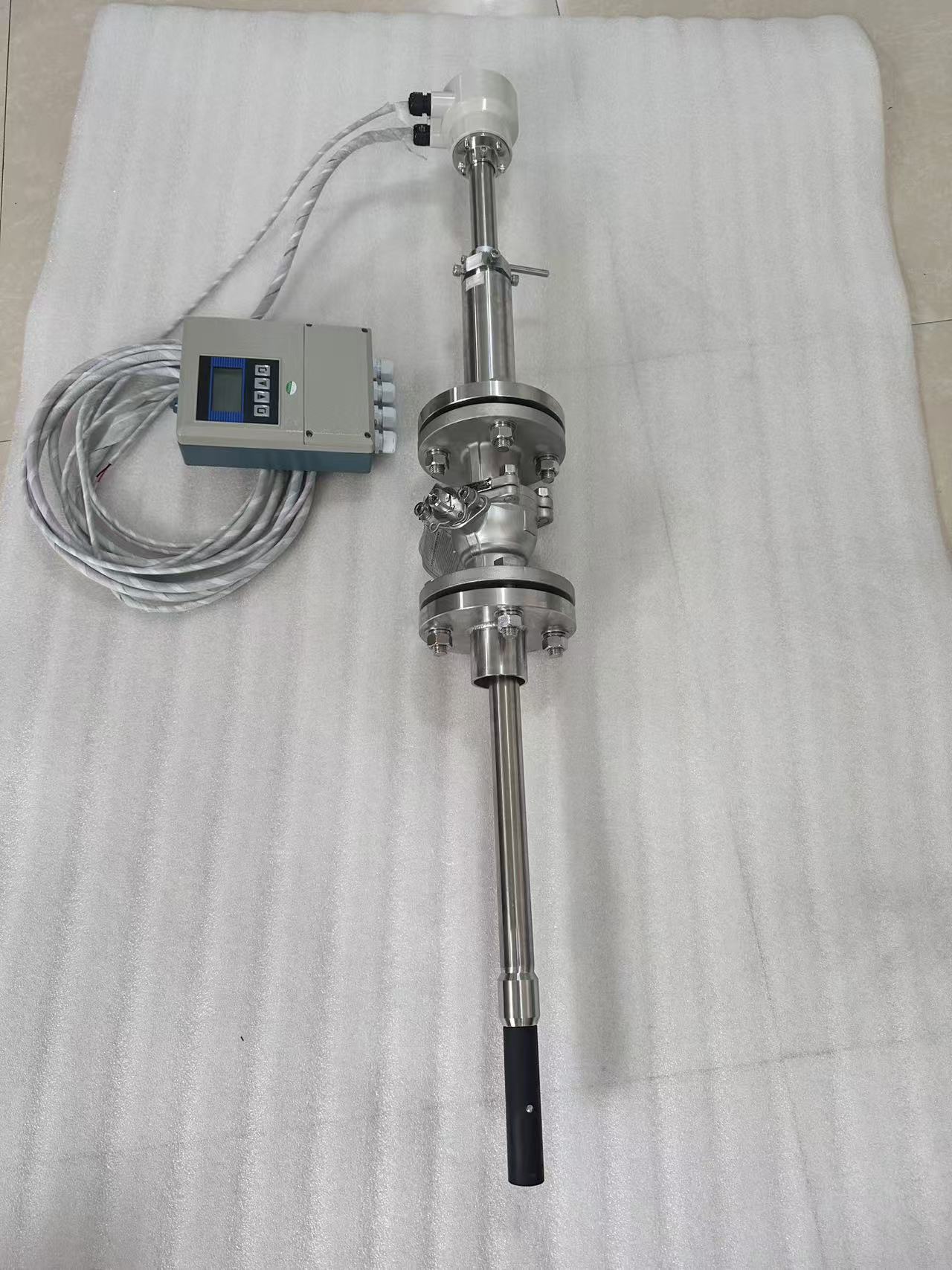

中测传感插入式电磁流量计参数、安装、选型指南

在工业流量测量领域，传统法兰式仪表安装需停产切割管道，造成巨大经济损失。河南中测传感技术有限公司推出的插入式电磁流量计，以带压安装、宽量程适配和简易维护三大核心优势，成为DN150-DN3000管道的理想计量选择。

一、为何选择插入式？解决工业现场三大难题

传统仪表痛点：

停产损失：DN1200管道改造需停工3天，石化行业单次损失超百万

安装复杂：大口径仪表吊装需特种设备，安全隐患大

维护困难：化工管道清空引发介质挥发风险

中测传感方案：
✅ 带压开孔安装：通过球阀密封结构，30分钟完成安装，工作压力1.6MPa
✅ 宽口径适配：DN150~3000mm全范围覆盖
✅ 双电极结构：平面电极型设计耐受杂质介质

二、核心技术：精准计量的实用基础

1. 低频方波励磁技术

采用5μs/cm低电导率启动设计（产品特点2节）

消除流体电化学干扰，零点稳定性提升3倍

输出信号线性度达±0.5%（满量程流速＞1m/s时）

2. 分级安装定位法

# 管道适配算法
管径DN ≤ 400mm:
    插入深度 = H - 0.121*DN  # 中心轴测量最大流速
    插入深度 = H - 0.250*DN  # 0.25D处捕获平均流速

3. 模块化密封结构

304不锈钢压紧螺纹座+氟橡胶垫圈

IP68防护等级（符合GB-08-84标准）

水下3米长期运行不渗漏

三、典型应用案例：自来水厂改造实录

项目背景：
某市供水主干管DN800改造，要求72小时内完成

实施方案：

采用ZN-CEIF-800平面电极型（ABS测量头）

带压开孔安装12个监测点

配置4~20mA+频率双输出（技术参数4.12节）

运行效果：

四、选型指南：按介质匹配配置

电极材质选择

输出信号配置

过程控制场景：4~20mA电流输出（负载电阻0~500Ω）

总量计量场景：1~5kHz频率脉冲（250~1.2kΩ负载）

远程监控场景：RS485通讯（MODBUS协议）

五、智能运维：参数化故障诊断

基于文档7.3节的实用诊断方案：

六、电池供电方案：无源场景利器

3.6V电池型优势：

DN800口径续航26个月（1/15Hz励磁）

-20℃~50℃宽温域运行

GPRS无线传输，井盖下免布线安装

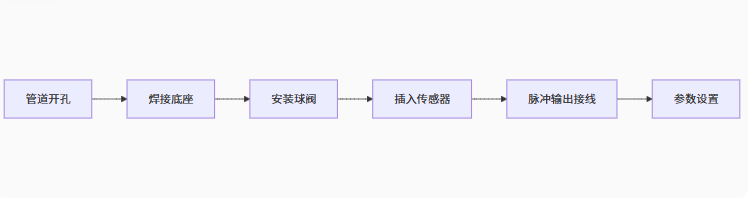

安装要点

结语
中测传感插入式电磁流量计以 “不停产安装、免维护运行” 重新定义工业计量。当带压开孔技术省去停产损失，当模块化设计降低维护成本，中国制造正为全球工业提供务实高效的计量支持。
